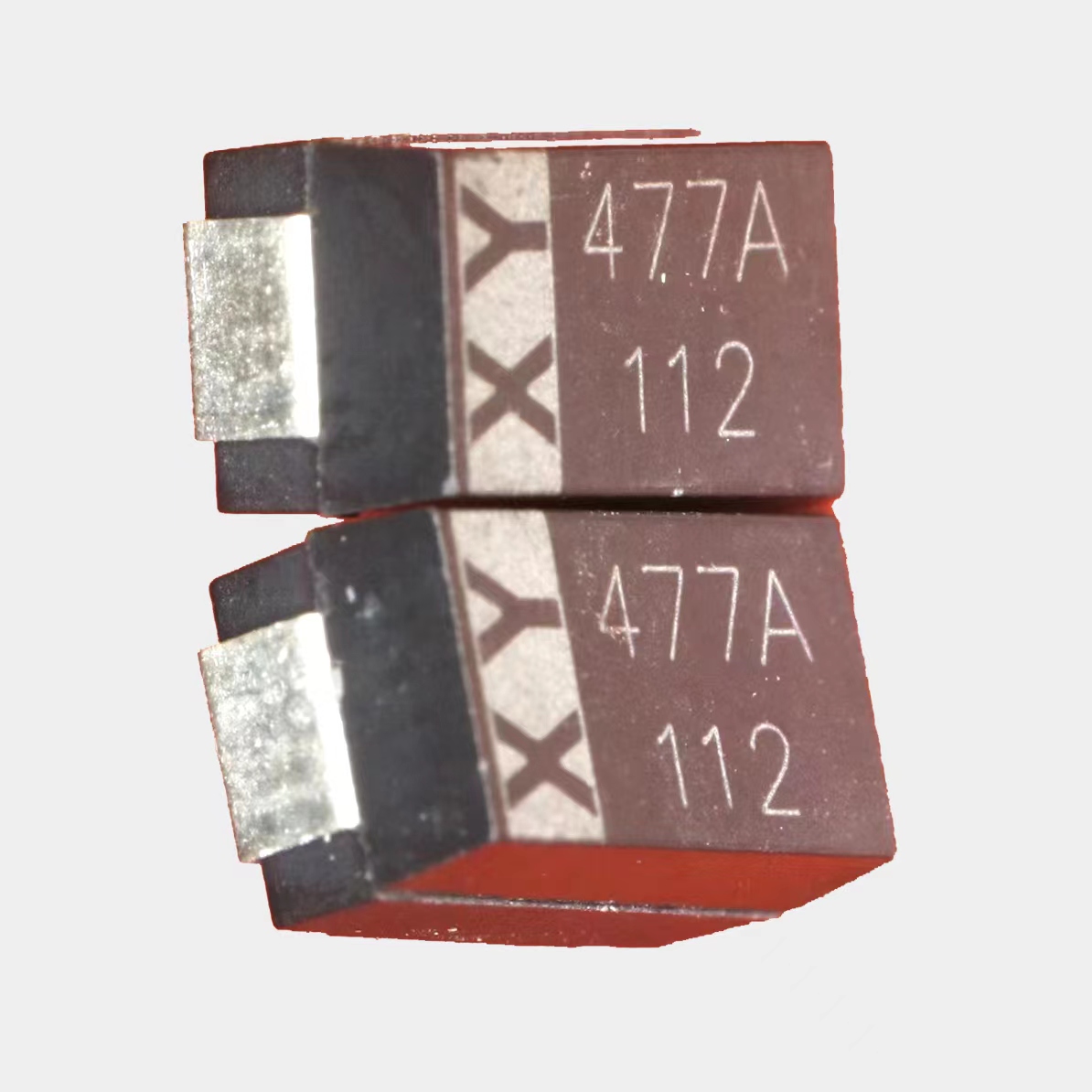

新云钽电容 CA45A-B-16V-10UF-K
表1 电容器的外形尺寸 单位：mm 外壳代号外 形 尺 寸LWHL1W1MB3.5±0.22.8±0.21.9±0.20.7±0.22.0±0.21.2±0.24．电性能参数4.1 工作温度范围：-55℃～125℃；85℃以上施加类别电压。4.2 标称电容量允许偏差（25℃，100Hz）：K:±10%、M:±20%；表2 电性能参数表额定电压V标称电容
- 型号： 10uF/16V B
表1 电容器的外形尺寸
单位：mm
外壳代号 | 外 形 尺 寸 | |||||
L | W | H | L1 | W1 | M | |
B | 3.5±0.2 | 2.8±0.2 | 1.9±0.2 | 0.7±0.2 | 2.0±0.2 | 1.2±0.2 |
4．电性能参数
4.1 工作温度范围：-55℃～125℃；85℃以上施加类别电压。
4.2 标称电容量允许偏差（25℃，100Hz）：K:±10%、M:±20%；
表2 电性能参数表
额定 电压 V | 标称 电容量 μF | 壳 号 | 容 量 偏 差 | ESR （max） 100KHz 25℃ Ω | 类别电压 V | 直流漏电流（max） μA | 电容量变化范围 % | 损耗角正切（max） % | |||||
25℃ | 85℃ | 125℃ | -55℃ 85℃ | 125℃ | -55℃ | 25℃ | 85℃ 125℃ | ||||||
16 | 10 | B | K、M | 2.8 | 10 | 1.6 | 16 | 20 | ±10 | ±15 | 8 | 6 | 8 |

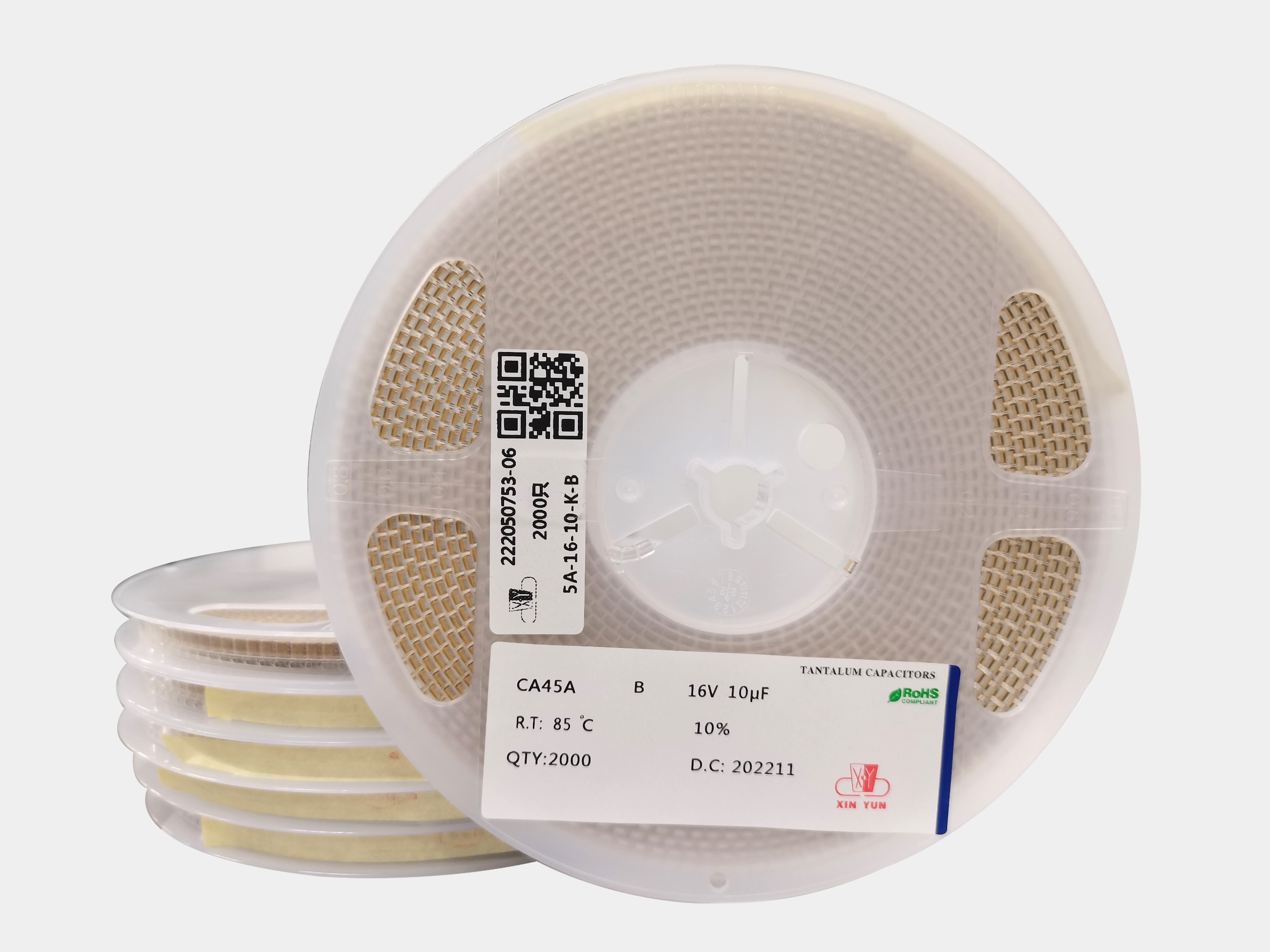

包装数量
壳号 | 每小盘数量(只) | 每小盒盘数（盘） | 每小盒数量(只) |
B | 2000 | 5 | 10000 |
